CÁLCULO DE DESBROCE Y RETIRADA DE TIERRA VEGETAL EN CIVIL 3D

Cubicación tierra vegetal Civil 3D

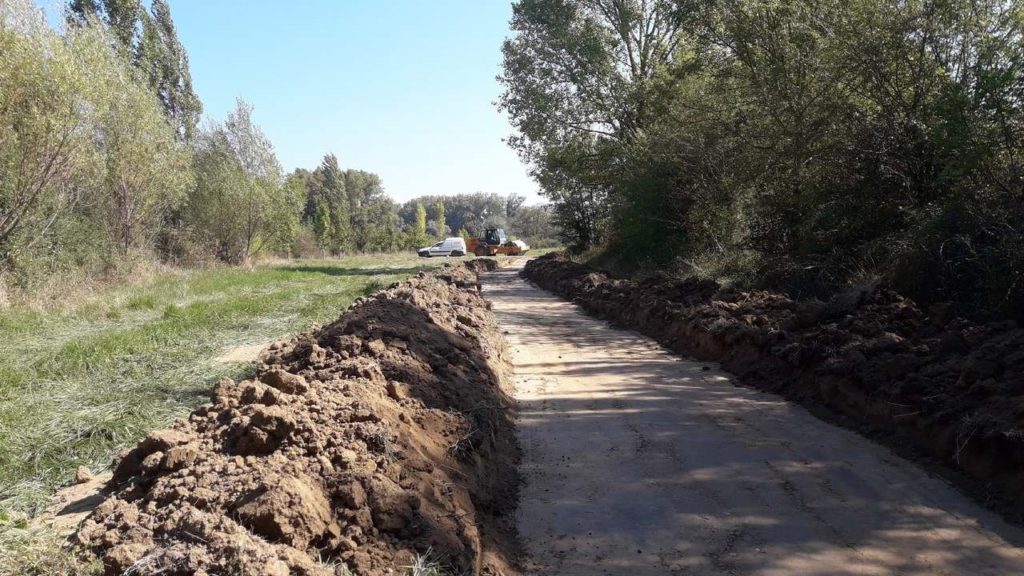

En este mes de noviembre tratamos el tema del proceso que utilizamos en BIM Survey para el cálculo del desbroce y retirada de tierra vegetal a partir de la superficie del terreno existente y la superficie de una obra lineal o una explanada.

El primer paso es la definición de la superficie de la tierra vegetal, en este ejemplo, utilizaremos un espesor de tierra vegetal de 50cm con el cual crearemos una nueva superficie:

Ficha Inicio → Grupo Crear datos de terreno → Superficies → Crear superficie

Se abrirá una ventana en la que se introducirá el nombre y el estilo de la superficie de tierra vegetal. Una vez creada la superficie, esta aparecerá en el árbol del prospector, pudiendo realizar otras operaciones de edición. En caso de disponer datos geotécnicos podríamos modelar la superficie con dicha información.

El siguiente paso será pegar la superficie del terreno existente en la nueva superficie creada de la siguiente manera:

Clic Derecho sobre la superficie en el árbol del prospector → Seleccionar → Grupo Modificar → Editar Superficie → Pegar Superficie

Pegada la superficie, bajaremos la superficie 50 cm para representar la cara inferior de la tierra vegetal.. Para ello, seguiremos la siguiente secuencia:

Clic Derecho sobre la superficie en el árbol Prospector → Seleccionar → Grupo Modificar → Editar Superficie → Elevar/Bajar superficie.

 Aparecerá la línea de comandos en la que se debe insertar el valor de cota a modificar, en este caso -0.5.

Antes de realizar el cálculo definitivo, extraeremos el borde de la superficie superior que servirá para delimitar el área de cálculo. Se seguirá el siguiente proceso:

Clic Izquierdo en la superficie → Grupo Herramientas de superficie → Extraer superficie → Extraer objetos


Para extraer el borde, es imprescindible que en el estilo de visualización de la superficie en planta este activado el Borde

A continuación, desde la Ficha Analizar → Grupo Volúmenes y materiales → Centro de control de volúmenes crearemos una superficie de volumen siguiendo los siguientes criterios:

  • Superficie Base: Será la superficie del terreno existente.
  • Superficie Comparación: Será la superficie de tierra vegetal recién creada.

Dado que este cálculo se hace en toda la extensión de la superficie, crearemos el volumen delimitado mediante la polilínea extraída a partir del borde de la superficie superior de la obra lineal para calcular la superficie y volumen exactos de la actuación.

Por último, solo queda generar y exportar el informe de desmonte y terraplén. En nuestro caso, hemos modificado la plantilla xml para que se exporte en el idioma y formato requerido. La ubicación de la plantilla es C:\ProgramData\Autodesk\C3D 20XX\esp\Data\Cut Fill Report, siendo 20XX la versión del software (antes de editar la plantilla por defecto es importante crear una copia de seguridad). El resultado, con la plantilla terminada es el siguiente:
